Produtos DPR

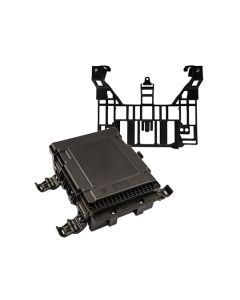

Nossa caixa é equipada com sistemas patenteados que contribuem para assegurar a produtividade e eficiência operacional. Um dos destaques das caixas é o inovador sistema basculante das bandejas, projetado para prevenir quebras acidentais. Além disso, os provedores têm a opção de personalizar o produto com sua própria marca, facilitando a identificação em futuras operações na rede.

Neste modelo de fechamento termocontratil, o fechamento é feito utilizando borracha de acordo com as necessidades da sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

O Conjunto de Emenda Óptica CEO-II DPR é constituído de um sistema de cúpula, abraçadeira, base plástica com sistema de retenção do anel Oring e suporte para fixação em poste ou cordoalha, com reserva polimérica acoplada, que estabelece a continuidade mecânica entre cabos ópticos e cuja principal função é proteger e abrigar emendas das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.

 O centro da cúpula pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), injetadas juntamente com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.

A caixa CEO-II DPR é fornecido com os componentes para fechamento da entrada oval.Tem capacidade de abrigar até 216 emendas, para cabos de até 144 fibras ópticas, na configuração de emenda de topo.

O Conjunto apresenta uma entrada oval para cabo principal, com diâmetro entre 10 mm a 25 mm, instalado na configuração de “sangria”, ou seja, sem a necessidade de interrupção das fibras do cabo não distribuídas no conjunto.

O Conjunto de Emenda Óptico CEO-II DPR dispõe de oito entradas para derivação de cabos com diâmetros externo, contidos no intervalo de 6 mm a 14,5 mm.

Esta Caixa de Emenda Óptica DPR tem capacidade de acomodar até seis bandejas, para 36 fusões de fibras cada. As bandejas são fornecidas com dois berços, com nove alojamentos cada, para acomodação sobreposta de 18 protetores de emenda de 45 mm ou 60 mm de comprimento (arame de 1,2mm), como também podem acomodar 12 divisores ópticos passivos (Splitter tipo PLC) de 1:8, dois por bandeja em alojamentos próprios.

Uma solução versátil, prática e segura para a sua operação.

O Conector Click! Foi criado exclusivamente para facilitar a instalação do Cabo Drop tipo Flat e Micro Indoor, ambos muito utilizados em instalações internas, principalmente em locais com dutos congestionados.

Sua rápida agilidade nas operações proporciona ganho de produtividade nas atividades do dia a dia, reduzindo custos operacionais e se destacando pela sua vida útil prolongada.

Os Conectores Ópticos do tipo SC, utilizados em conectorização em campo, são constituídos de um conector ferrolho com protetor, com face polida de diâmetro de 2,5 mm, onde é feito o alinhamento da fibra, de uma carcaça provida de uma base para acomodação e bloqueio (realizado pela tampa traseira) da fibra óptica, de um bloqueador que realiza a conexão da fibra com o conector e de uma capa plástica protetora.

Os Conectores Ópticos de campo possuem um sistema de trava mecânica que prende firmemente a fibra óptica de forma precisa dentro do conector.

Características:
O Conector Óptico do tipo SC-APC, de cor verde, é constituído com ferrolho de polimento angular a oito graus. O Conector Óptico do tipo SC-UPC, de cor azul, é constituído com ferrolho de polimento plano, com extremidades em formato convexo.

O Conector de campo é um dispositivo que serve de interface entre a conexão da fibra óptica de um cabo com os dispositivos diversos, utilizando Adaptadores compatíveis e cordão ou extensão óptica.

Os Conectores SC obtiveram Certificação Anatel, em 20/10/2016, sob o nº 04009-16-03352, com validade indeterminada.

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

A Cordoalha de Aço Alumínio é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,8 mm.

Os fios de aço são revestidos por alumínio liga 1350, da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

A Cordoalha de Aço Bezinal é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,5 mm.

Os fios de aço são revestidos de camada bezinal (95% Zn e 5% Al), da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

 A Extensão e o Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

Características:

• A Extensão Óptica é montada em fábrica com conector óptico em uma das extremidades.

• O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

• A fibra óptica utilizada na extensão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 0,9 mm ou 2 mm e comprimento de 1,5 metros, com revestimento externo de cor branca.

• A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 2 mm ou 3 mm e comprimento de 2,0 metros ou 3,0 metros, com revestimento externo de cor branca.

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICAS

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICA

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.
