Conjuntos de Emendas Ópticas

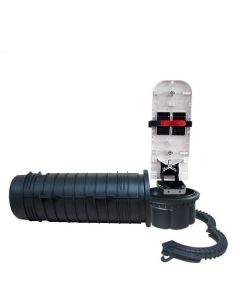

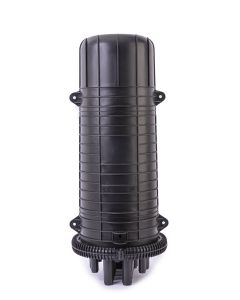

O Conjunto de Emenda Óptica – CEO-DM DPR é constituído de um sistema de cúpula, abraçadeira e base plásticas, que abriga um sistema de bandejas que garante a continuidade do sinal entre cabos ópticos e cuja principal função é proteger e abrigar emendas das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.

O Conjunto CEO-DM DPR é fornecido com os componentes para fechamento da entrada oval.

O Conjunto CEO-DM DPR é fornecido tipicamente com duas bandejas na capacidade para 144 fusões de fibras ópticas, na configuração de emenda de topo.

O Conjunto CEO-DM DPR tem capacidade de fixar até oito bandejas e cada bandeja pode acomodar até sete berços, com capacidade de dezoito protetores de 45 mm ou 60 mm (arame de 1,2 mm) cada, totalizando 126 fusões por bandeja, permitindo a capacidade final de 1008 emendas por fusão. As bandejas também podem acomodar berços para fixar até cinco divisores ópticos passivos (Splitter tipo PLC), com divisão de potência até 1:8.

A bandeja do Conjunto CEO-DM DPR permite várias configurações de acomodação, das fibras de alimentação e das fibras de derivação, seja de cabo óptico ou da distribuição de Splitters.

O Conjunto CEO-DM DPR apresenta uma entrada oval para cabo principal, com diâmetro entre 12 mm e 20 mm, instalado na configuração de “sangria”, ou seja, sem a necessidade de interrupção das fibras do cabo não distribuídas no conjunto.

O Conjunto CEO-DM DPR dispõe de dezesseis entradas para derivação de cabos ópticos externos, sendo oito para cabos contidos no intervalo de 8 mm a 13,5 mm e oito para cabos com intervalo de diâmetro entre 8 mm e 20 mm.

Nossa caixa é equipada com sistemas patenteados que contribuem para assegurar a produtividade e eficiência operacional. Um dos destaques das caixas é o inovador sistema basculante das bandejas, projetado para prevenir quebras acidentais. Além disso, os provedores têm a opção de personalizar o produto com sua própria marca, facilitando a identificação em futuras operações na rede.

Neste modelo de fechamento termocontratil, o fechamento é feito utilizando borracha de acordo com as necessidades da sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

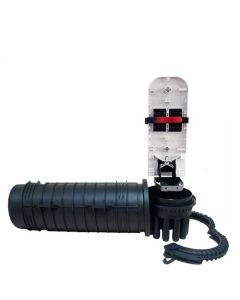

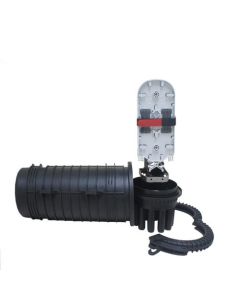

O Conjunto de Emenda Óptica CEO-II DPR é constituído de um sistema de cúpula, abraçadeira, base plástica com sistema de retenção do anel Oring e suporte para fixação em poste ou cordoalha, com reserva polimérica acoplada, que estabelece a continuidade mecânica entre cabos ópticos e cuja principal função é proteger e abrigar emendas das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.

 O centro da cúpula pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), injetadas juntamente com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.

A caixa CEO-II DPR é fornecido com os componentes para fechamento da entrada oval.Tem capacidade de abrigar até 216 emendas, para cabos de até 144 fibras ópticas, na configuração de emenda de topo.

O Conjunto apresenta uma entrada oval para cabo principal, com diâmetro entre 10 mm a 25 mm, instalado na configuração de “sangria”, ou seja, sem a necessidade de interrupção das fibras do cabo não distribuídas no conjunto.

O Conjunto de Emenda Óptico CEO-II DPR dispõe de oito entradas para derivação de cabos com diâmetros externo, contidos no intervalo de 6 mm a 14,5 mm.

Esta Caixa de Emenda Óptica DPR tem capacidade de acomodar até seis bandejas, para 36 fusões de fibras cada. As bandejas são fornecidas com dois berços, com nove alojamentos cada, para acomodação sobreposta de 18 protetores de emenda de 45 mm ou 60 mm de comprimento (arame de 1,2mm), como também podem acomodar 12 divisores ópticos passivos (Splitter tipo PLC) de 1:8, dois por bandeja em alojamentos próprios.

A Emenda Preformada tem função juntar os cabos opticos de forma uniforme para organizar sua  disposição no poste.

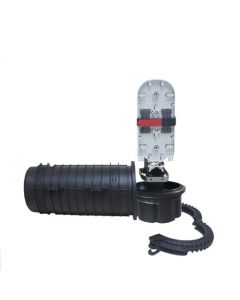

Os Kits de Derivação utilizados nas cinco portas de derivação do Conjunto CEO FM/CEO-II FM DPR, permitem a derivação de um ou dois cabos ópticos por porta.

Os Conjuntos CEO FM e CEO-II FM também permitem derivações de até quatro cabos ópticos com intervalo de diâmetro entre 3,0 e 5,3 mm ou de até seis dropes ópticos do tipo flat, com dimensões de 2,0 x 5,1 mm.

O Conjunto CEO-II FM DPR dispõe de cinco portas para derivação de cabos ou dropes ópticos, com borrachas de vedação que permitem acessos de diversos diâmetros externos, conforme descrito abaixo:

Kit 1 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 5,0 mm a 11,0 mm;

Kit 2 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 11,0 mm a 14,5 mm;

Kit 3 – Derivação de dois Cabos Ópticos com intervalo de diâmetro entre 5,00 mm a 11,0 mm;

Kit 4 – Derivação de quatro Cabos Ópticos com intervalo de diâmetro entre 3,0 mm a 5,3 mm;

Kit 5 – Derivação de seis Dropes Ópticos do tipo Flat com dimensões de 2 mm x 5,1 mm.

Os Kits de Derivação utilizados nas cinco portas de derivação do Conjunto CEO FM/CEO-II FM DPR, permitem a derivação de um ou dois cabos ópticos por porta.

Os Conjuntos CEO FM e CEO-II FM também permitem derivações de até quatro cabos ópticos com intervalo de diâmetro entre 3,0 e 5,3 mm ou de até seis dropes ópticos do tipo flat, com dimensões de 2,0 x 5,1 mm.

O Conjunto CEO-II FM DPR dispõe de cinco portas para derivação de cabos ou dropes ópticos, com borrachas de vedação que permitem acessos de diversos diâmetros externos, conforme descrito abaixo:

Kit 1 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 5,0 mm a 11,0 mm;

Kit 2 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 11,0 mm a 14,5 mm;

Kit 3 – Derivação de dois Cabos Ópticos com intervalo de diâmetro entre 5,00 mm a 11,0 mm;

Kit 4 – Derivação de quatro Cabos Ópticos com intervalo de diâmetro entre 3,0 mm a 5,3 mm;

Kit 5 – Derivação de seis Dropes Ópticos do tipo Flat com dimensões de 2 mm x 5,1 mm.

O Kit de Derivação utilizado nas portas redondas do Conjunto CEO/CEO-II DPR, permite a derivação de um cabo por porta.

O Kit de Derivação é composto pelos seguintes componentes: 1 (um) tubo termocontrátil para cabos com intervalo de diâmetro de 6 mm a 14,5 mm, 1 (um) tubo de transporte de fibras, com dimensões de 3,2 mm x 4,2 mm x 400 mm, 1 (uma) chapa para retenção do elemento de tração, 1 (um) parafuso M5 x 10 para fixação da chapa de retenção, 1 (uma) fita adesiva de alumínio, 2 (duas) abraçadeiras plásticas T-18R de cor natural, 1 (uma) fita de auto fusão com dimensões de 9,5 mm x 30 mm, 1 (uma) tira de lixa, 1 (um) conjunto de identificação numérica, 1 (um) conjunto de identificação de derivação e 2 (dois) saches com lenço TNT embebido em álcool isopropílico 70%.

A porta oval e as portas de derivação são fornecidas vedadas. O rompimento do lacre deve ser realizado no momento da instalação dos cabos ou drop óptico, utilizado um fio de nylon ou serra para corte do lacre.

Kit para Entrada Oval: O Kit para entrada Oval utilizado nos Conjuntos de Emenda Óptica CEO DPR é item integrante de cada conjunto.

O Kit para entrada oval possibilita a vedação de dois cabos com intervalo de diâmetro entre 6 mm a 25 mm, através do clipe de separação.

O Kit é fornecido com os seguintes componentes: 1 tubo termocontrátil, 2 fitas de alumínio autocolante, 1 clipe de separação, 8 abraçadeiras plásticas, 1 lixa, 1 cartela de identificação, 8 tubos de transporte e 2 sachês para limpeza.

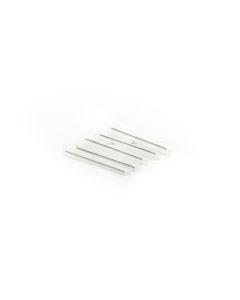

 O Protetor Termocontrátil para Emenda de fibras ópticas é constituído por um tubo termocontrátil, por um tubo de proteção, ambos transparentes e por uma haste de aço inoxidável..

 O Protetor Termocontrátil para Emenda de fibras ópticas é constituído por um tubo termocontrátil, por um tubo de proteção, ambos transparentes e por uma haste de aço inoxidável.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICAS

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICAS

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICAS

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.
