Rede de Terminação

A abraçadeira ajustável plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração.

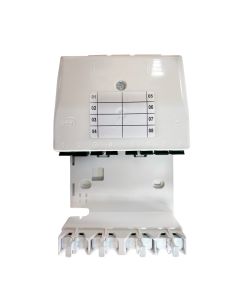

O novo bloco de conexão 2810B de 10 pares possui o mais avançado sistema de terminação por conexão IDC, desenvolvido pela 3M.

Foi concebido para redes de telecomunicações, podendo ser utilizado em distribuidores gerais de centrais telefônicas, entradas de prédios, ou em armários de rede externa.

De fácil utilização, dispensa a ferramenta de conectorização, permite dois condutores em um mesmo contato IDC, sua fixação é feita em bastidores de aço inox convencional.

A alta integridade do gel protege contra umidade e corrosão, permanecendo inalterado mesmo após múltiplas inserções de fios.

O novo bloco de conexão 2810B de 10 pares possui o mais avançado sistema de terminação por conexão IDC, desenvolvido pela 3M.

Foi concebido para redes de telecomunicações, podendo ser utilizado em distribuidores gerais de centrais telefônicas, entradas de prédios, ou em armários de rede externa.

De fácil utilização, dispensa a ferramenta de conectorização, permite dois condutores em um mesmo contato IDC, sua fixação é feita em bastidores de aço inox convencional.

A alta integridade do gel protege contra umidade e corrosão, permanecendo inalterado mesmo após múltiplas inserções de fios.

As Buchas de Acabamento possuem nas laterais “aletas” que evitam o giro da bucha dentro do furo, permitindo uma excelente fixação.

As Buchas de Acabamento possuem nas laterais “aletas” que evitam o giro da bucha dentro do furo, permitindo uma excelente fixação.

O Cabo Óptico CFOT-EO 12 Fibras é constituído por 12 elementos ópticos, de acordo com ITU-T G.657, com revestimento secundário de 850 µm, do tipo tight buffer, em material termoplástico retardante à chama, nas cores padronizadas de acordo com a norma ABNT, envolvido em feixes de aramidas como elemento de tração, todos recobertos por um revestimento externo.

A fibra óptica utilizada na fabricação do Cabo Óptico CFOT-EO é do tipo monomodo de dispersão normal (SM) BLI-A/B, com baixa sensibilidade a curvaturas G.657-A1, revestida de acrilato na cor verde.

Formado por até 12 fibras tight (isolamento 0,9 mm) e com característica de fácil sangria, sendo realizada por um pequeno corte na capa e puxamento de fibra até 10 m. Este cabo elimina a necessidade de reserva técnica nas caixas de telecomunicação do prédio, uma vez que a quantidade de fibra necessária para a instalação é retirada do próprio cabo, portanto o lançamento é realizado de forma contínua.

Uma solução versátil, prática e segura para a sua operação.

O Conector Click! Foi criado exclusivamente para facilitar a instalação do Cabo Drop tipo Flat e Micro Indoor, ambos muito utilizados em instalações internas, principalmente em locais com dutos congestionados.

Sua rápida agilidade nas operações proporciona ganho de produtividade nas atividades do dia a dia, reduzindo custos operacionais e se destacando pela sua vida útil prolongada.

DESCRIÇÃO DOS PRODUTOS

• Os Conectores Ópticos do tipo SC/APC, utilizados para conectorização em campo de fibras com revestimento de 0,900 mm, são constituídos de um conector ferrolho com protetor, com face polida de diâmetro de 2,5 mm, onde é feito o alinhamento da fibra, de uma carcaça provida de uma base para acomodação e retenção do drop da fibra óptica, de um bloqueador que realiza a conexão da fibra com o conector, por um boot e de uma capa plástica protetora.

Características:

• Os Conectores Ópticos SC/APC para fibra de 0,900 mm possuem um sistema de trava mecânica que prende firmemente a fibra óptica de forma precisa dentro do conector, suportando uma resistência à tração de 5 N.

• O Conector Óptico do tipo SC/APC para fibra de 0,900 mm, de cor verde, é constituído com ferrolho de polimento angular a oito graus.

• O Conector Óptico SC/APC para fibra de 0,900 mm é um dispositivo que serve de interface entre a conexão da fibra óptica de um cabo com os dispositivos diversos, utilizando Adaptadores compatíveis e cordão ou extensão óptica.

• Para cada dez Conectores é fornecido um gabarito guia de montagem e um suporte para fibra de 0,900 mm.

Os Conectores Ópticos do tipo SC, utilizados em conectorização em campo, são constituídos de um conector ferrolho com protetor, com face polida de diâmetro de 2,5 mm, onde é feito o alinhamento da fibra, de uma carcaça provida de uma base para acomodação e bloqueio (realizado pela tampa traseira) da fibra óptica, de um bloqueador que realiza a conexão da fibra com o conector e de uma capa plástica protetora.

Os Conectores Ópticos de campo possuem um sistema de trava mecânica que prende firmemente a fibra óptica de forma precisa dentro do conector.

Características:
O Conector Óptico do tipo SC-APC, de cor verde, é constituído com ferrolho de polimento angular a oito graus. O Conector Óptico do tipo SC-UPC, de cor azul, é constituído com ferrolho de polimento plano, com extremidades em formato convexo.

O Conector de campo é um dispositivo que serve de interface entre a conexão da fibra óptica de um cabo com os dispositivos diversos, utilizando Adaptadores compatíveis e cordão ou extensão óptica.

Os Conectores SC obtiveram Certificação Anatel, em 20/10/2016, sob o nº 04009-16-03352, com validade indeterminada.

O Conjunto Reserva Técnica para Cordoalha foi desenvolvido para acomodar a reserva técnica de cabo óptico na cordoalha no formato figura 8.

O Conjunto Reserva é fornecido com dois Kits de Fixação, composto cada um, por Suportes Tap Bracket, prensas cabo com parafusos PCA, porcas e arruelas, utilizados para fixar o suporte na cordoalha, parafusos, porcas e arruelas de aço inoxidável, para fixar o suporte na reserva de nylon e fitas de amarração de aço inoxidável ou abraçadeiras plásticas, para fixar a reserva de cabo óptico à reserva de nylon.

O Conjunto Reserva é fornecido com uma Reserva de Nylon e dois Kits de fixação.

Para acomodação da reserva técnica de cabo óptico na cordoalha são necessários dois Conjuntos Reserva.
