Terminação de Fibra Óptica

O novo bloco de conexão 2810B de 10 pares possui o mais avançado sistema de terminação por conexão IDC, desenvolvido pela 3M.

Foi concebido para redes de telecomunicações, podendo ser utilizado em distribuidores gerais de centrais telefônicas, entradas de prédios, ou em armários de rede externa.

De fácil utilização, dispensa a ferramenta de conectorização, permite dois condutores em um mesmo contato IDC, sua fixação é feita em bastidores de aço inox convencional.

A alta integridade do gel protege contra umidade e corrosão, permanecendo inalterado mesmo após múltiplas inserções de fios.

O novo bloco de conexão 2810B de 10 pares possui o mais avançado sistema de terminação por conexão IDC, desenvolvido pela 3M.

Foi concebido para redes de telecomunicações, podendo ser utilizado em distribuidores gerais de centrais telefônicas, entradas de prédios, ou em armários de rede externa.

De fácil utilização, dispensa a ferramenta de conectorização, permite dois condutores em um mesmo contato IDC, sua fixação é feita em bastidores de aço inox convencional.

A alta integridade do gel protege contra umidade e corrosão, permanecendo inalterado mesmo após múltiplas inserções de fios.

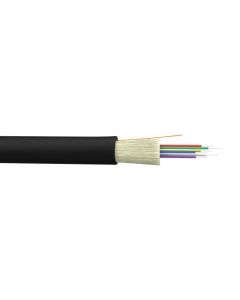

O Cabo Óptico CFOT-EO 12 Fibras é constituído por 12 elementos ópticos, de acordo com ITU-T G.657, com revestimento secundário de 850 µm, do tipo tight buffer, em material termoplástico retardante à chama, nas cores padronizadas de acordo com a norma ABNT, envolvido em feixes de aramidas como elemento de tração, todos recobertos por um revestimento externo.

A fibra óptica utilizada na fabricação do Cabo Óptico CFOT-EO é do tipo monomodo de dispersão normal (SM) BLI-A/B, com baixa sensibilidade a curvaturas G.657-A1, revestida de acrilato na cor verde.

DESCRIÇÃO DOS PRODUTOS

• Os Conectores Ópticos do tipo SC/APC, utilizados para conectorização em campo de fibras com revestimento de 0,900 mm, são constituídos de um conector ferrolho com protetor, com face polida de diâmetro de 2,5 mm, onde é feito o alinhamento da fibra, de uma carcaça provida de uma base para acomodação e retenção do drop da fibra óptica, de um bloqueador que realiza a conexão da fibra com o conector, por um boot e de uma capa plástica protetora.

Características:

• Os Conectores Ópticos SC/APC para fibra de 0,900 mm possuem um sistema de trava mecânica que prende firmemente a fibra óptica de forma precisa dentro do conector, suportando uma resistência à tração de 5 N.

• O Conector Óptico do tipo SC/APC para fibra de 0,900 mm, de cor verde, é constituído com ferrolho de polimento angular a oito graus.

• O Conector Óptico SC/APC para fibra de 0,900 mm é um dispositivo que serve de interface entre a conexão da fibra óptica de um cabo com os dispositivos diversos, utilizando Adaptadores compatíveis e cordão ou extensão óptica.

• Para cada dez Conectores é fornecido um gabarito guia de montagem e um suporte para fibra de 0,900 mm.

 A Extensão e o Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

Características:

• A Extensão Óptica é montada em fábrica com conector óptico em uma das extremidades.

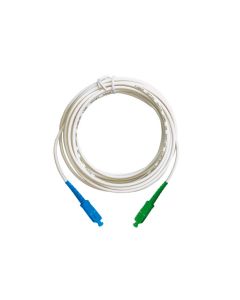

• O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

• A fibra óptica utilizada na extensão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 0,9 mm ou 2 mm e comprimento de 1,5 metros, com revestimento externo de cor branca.

• A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 2 mm ou 3 mm e comprimento de 2,0 metros ou 3,0 metros, com revestimento externo de cor branca.

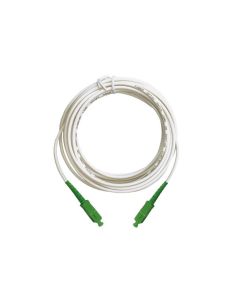

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICAS

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICA

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.

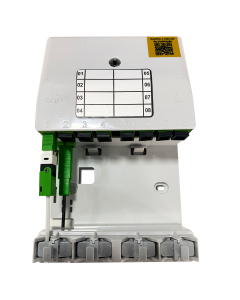

Projetada para realizar o atendimento à clientes prediais (modalidade FTTA). Seu design compacto e com base removível permite que a CTROI seja aplicada até nas menores prumadas.

Seu inovador e exclusivo sistema de travas de drop óptico, proporciona maior segurança às fibras ópticas contra desconexão acidental, garante a integridade do sinal oferecido ao cliente final e gera a preservação do drop. O que reduz os custos e evita manutenções recorrentes.

Para maiores informações, acesse "Especificações", no menu acima.

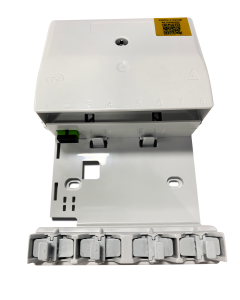

A Caixa Terminal de Rede Óptica Interna – CTROI DPR, foi projetada para realizar o atendimento à clientes prediais (modalidade FTTA). Seu design compacto e com base removível permite que a CTROI seja aplicada até nas menores prumadas.

Seu inovador e exclusivo sistema de travas de drop óptico, proporciona maior segurança às fibras ópticas contra desconexão acidental e garante a integridade do sinal oferecido ao cliente final.

Sob demanda: A CTROI DPR permite ativação de clientes conforme a necessidade, com 1, 4 ou 8 assinantes por caixa. Pode ser utilizada com splitter balanceado ou desbalanceado e não necessita de ferramentas especiais para instalação.

A Caixa Terminal de Rede Óptica Interna é versátil e atende a entrada principal de edifícios de poucas unidades habitacionais, onde acesso pode ser através de cabo externo do tipo ASU ou por drop de uso externo com conectorização através do Conector de montagem em campo.

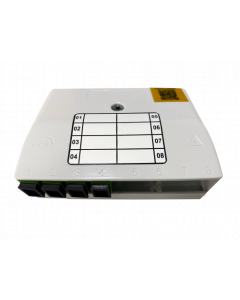

Projetada para realizar o atendimento à clientes prediais (modalidade FTTA). Seu design compacto e com base removível permite que a CTROI seja aplicada até nas menores prumadas.

Neste modelo é apenas vendido o módulo de 4 assinantes.

Para maiores informações, acesse "Especificações", no menu acima.

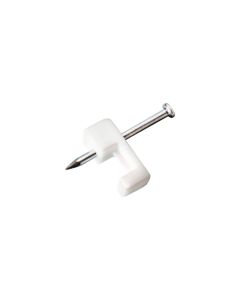

Os Fixadores para Dropes Ópticos são constituídos por uma base de fixação fabricada em polietileno, com uma cavidade para acomodar o drop óptico, seja o Externo/Interno tipo Flat Figura 8 ou o Micro Indoor Low Friction, e por um prego de aço para fixação da base em alvenaria ou madeira.

Para maiores informações, acesse "Especificações", no menu acima.
