Instalação de Cordoalha e Cabos Ópticos

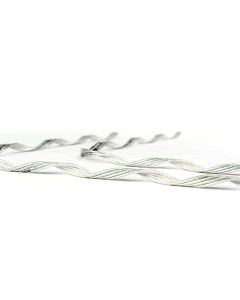

A Alça Preformada de Aço Alumínio, constituída por quatro fios de aço, é destinada a efetuar a terminação ou encabeçamento da cordoalha de aço no poste. Ela recebe uma identificação na cor azul no ponto de início de sua aplicação sobre a cordoalha.

Desenvolvidas para suportar cargas superiores às especificadas para cordoalhas de aço, as Alças Preformadas garantem maior resistência e segurança na fixação.

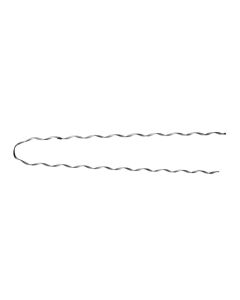

Alças Preformadas DPR para cordoalha Dieletrica são elementos preformados destinados a efetuar a ancoragem do cabo óptico no poste, sendo utilizada nos pontos de terminação do cabo ou mudança de direção no trajeto dele.

Seu material produzido em liga de alumínio amplia a vida útil do produto, garante que as intempéries não afetarão o desempenho da Alça e confere aos cabos ópticos a qualidade na entrega de sinal, garantindo a estabilidade da sua rede!

Para maiores informações acesse "Especificações Técnicas", no menu acima.

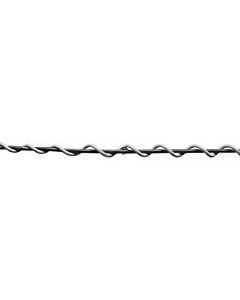

 O Amortecedor de Vibração Preformado - AVP é um dispositivo de amortecimento de vibrações eólicas sobre cabos mensageiros ou cabos ópticos de longos vãos.

O Amortecedor AVP possui grande propriedade de “memória”, ou seja, depois de deformado, volta as suas dimensões iniciais.

 O Amortecedor AVP proporciona uma abrangência em todas as frequências de ressonância, maior eficiência em altas frequências, desconcentração de esforços no trecho de agarramento, pela sua concepção preformada e facilidade de aplicação, não necessitando de ferramentas.

O comprimento do Amortecedor AVP é constituído por uma área de agarramento, de hélice menor e por uma área de amortecimento de maior comprimento.

 O Amortecedor de Vibração Preformado - AVP é um dispositivo de amortecimento de vibrações eólicas sobre cabos mensageiros ou cabos ópticos de longos vãos.

O Amortecedor AVP possui grande propriedade de “memória”, ou seja, depois de deformado, volta as suas dimensões iniciais.

 O Amortecedor AVP proporciona uma abrangência em todas as frequências de ressonância, maior eficiência em altas frequências, desconcentração de esforços no trecho de agarramento, pela sua concepção preformada e facilidade de aplicação, não necessitando de ferramentas.

O comprimento do Amortecedor AVP é constituído por uma área de agarramento, de hélice menor e por uma área de amortecimento de maior comprimento.

 O Amortecedor de Vibração Preformado - AVP é um dispositivo de amortecimento de vibrações eólicas sobre cabos mensageiros ou cabos ópticos de longos vãos.

O Amortecedor AVP possui grande propriedade de “memória”, ou seja, depois de deformado, volta as suas dimensões iniciais.

 O Amortecedor AVP proporciona uma abrangência em todas as frequências de ressonância, maior eficiência em altas frequências, desconcentração de esforços no trecho de agarramento, pela sua concepção preformada e facilidade de aplicação, não necessitando de ferramentas.

O comprimento do Amortecedor AVP é constituído por uma área de agarramento, de hélice menor e por uma área de amortecimento de maior comprimento.

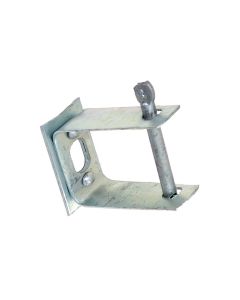

A Armação Secundária é composta por uma chapa de aço galvanizado, em formato “U”, com pino e contra pino para instalação do Isolador Polimérico ou de Porcelana. Na base da peça é cravada uma chapa para apoio da fixação no poste.

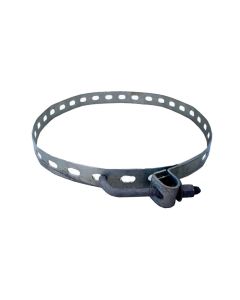

A Braçadeira Ajustável para Poste BAP é constituída de uma cinta de aço com orifícios ovais sequenciais, que se ajusta em superfície curva através do encaixe do parafuso regulador em forma de gancho.

Ela deve ser utilizada para sustentação de cordoalhas e acessórios em postes circulares de concreto, de madeira ou de plástico reforçado com fibra de vidro. Para instalação na parte côncava de poste duplo T, a BAP deve ser aplicada com a base adaptadora.

Para maiores informações, acesse o menu "Especificações" acima.

A Cordoalha de Aço Alumínio é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,8 mm.

Os fios de aço são revestidos por alumínio liga 1350, da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

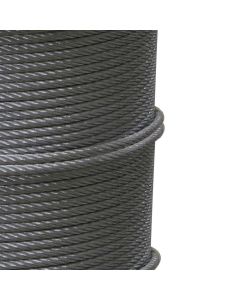

A Cordoalha de Aço Bezinal é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,5 mm.

Os fios de aço são revestidos de camada bezinal (95% Zn e 5% Al), da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

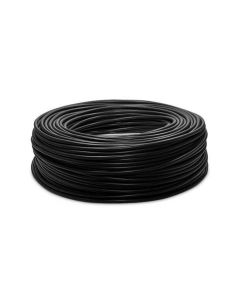

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

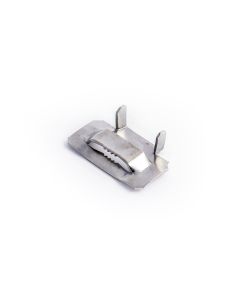

O Fecho é uma chapa de aço inoxidável AISI 304, com um relevo dentado no centro e dois recortes em uma das extremidades para o travamento da Fita de Aço.

Suas formas e dimensões estão estabelecidas nos Anexos I e II.

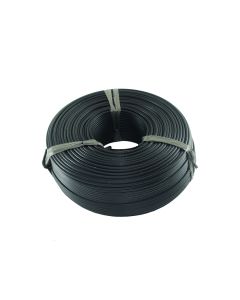

O Fio de Espinar Isolado é um componente utilizado para promover a sustentação dos cabos aéreos unindo-os a cordoalha de sustentação.

O Fio FEI-125, tem núcleo de aço galvanizado de 1,25mm de diâmetro, isolado com polietileno PEAD na cor preta.

O material polimérico que constitui o revestimento do fio recebe aditivos de negro de fumo e antioxidante em quantidades adequadas para resistir aos raios UV e ao intemperismo durante sua vida útil.
