Caixa de Terminação Óptica

O Adaptador Óptico é um dispositivo utilizado para a conexão face a face dos ferrolhos de zircônia entre conectores ópticos, garantindo o perfeito alinhamento das fibras. Disponíveis para conectores SC, LC, FC, ST, MTRJ, E2000 e MPO, com polimentos APC, PC ou UPC, esses adaptadores possuem entradas em ambas as extremidades para o mesmo tipo de conector e podem ser fornecidos em modelos simplex ou duplex, nas cores azul (UPC), verde (APC) e bege (PC), para fibras monomodo ou multimodo.

Além disso, incluem tampões para proteção contra impurezas e podem ter Shutter ou flange para fixação.

Para maiores informações, acesse "Especificações", no menu acima.

O Anel Guia de Distribuição AGFE é produzido em arame de aço com 6,0mm de diâmetro. É utilizado na instalação e passagens de fios externos ou dropes ópticos e é fixado no poste com Fita e Fecho de Aço Inoxidável de 19 mm (3/4), também são utilizados para guiar os fios externos ou dropes ópticos na saída dos terminais TAR ou CTO.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO-C DPR, com dimensões de 392 mm x 210 mm x 97 mm, tem a finalidade acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos dropes ópticos de terminação.

Características:

CTO-C DPR proporciona a gestão e armazenamento de divisores ópticos (Splitter) e dos adaptadores ópticos para terminações conectorizadas em campo.

 A CTO-C DPR possui uma bandeja que tem capacidade em acomodar até 36 emendas de fibras ópticas por fusão, utilizando Protetor Termocontrátil de 45 mm (arame de 1,2 mm) para fusão da fibra de distribuição com o Splitter ou 60 mm (arame de 1,2 mm) para fusão das fibras ópticas de derivação e uma bandeja para acomodar até dois Splitters 1:8 ou um Splitter 1:16.

A CTO-C DPR possui duas entradas, localizadas na parte superior de ambas as extremidades, para a passagem em linha do cabo principal, com diâmetro no intervalo de 5 mm a 15 mm e quatro portas de derivação para cabos ópticos com intervalo de diâmetro entre 5 mm a 15 mm, sendo duas localizadas na parte central e duas na parte inferior de ambas as extremidades da caixa e oito acessos em cada extremidade da caixa que permitem a distribuição de até dezesseis dropes ópticos do tipo flat figura 8 low friction.

As portas de entrada e de derivação são fornecidas com tampas de proteção que devem ser retiradas quando da entrada de cabos ópticos.

A vedação das portas de entrada e de derivação é realizada pela compressão da borracha da base da CTO e da borracha do bloco de vedação fixado na base da caixa com quatro parafusos panela phillips 20 mm x 5 mm de diâmetro.

A vedação da caixa é proporcionada pelas borrachas fixadas no perímetro da base e nas laterais da tampa da caixa.

A retenção dos cabos ópticos é proporcionada pela fixação do cabo óptico na base da caixa com abraçadeira plástica RSF para 8 a 13 mm, presa a alça alinhada com a entrada do cabo óptico e pela fixação do elemento de tração do cabo óptico na chapa de retenção localizada na base da caixa.

A CTO-C DPR é fornecida com dois Suportes Poliméricos para fixação da caixa em cordoalha com prensa cabo acoplado para cordoalha de 4,51 a 4,8 mm ou para 6,4 mm de diâmetro.

O sistema de abertura e fechamento da tampa da CTO-C DPR é proporcionado através do acionamento das quatro travas mecânicas e sistema de dobradiças fixados nas partes superior e inferior da caixa.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO-C DPR, com dimensões de 392 mm x 210 mm x 97 mm, tem a finalidade acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos dropes ópticos de terminação.

Características:

CTO-C DPR proporciona a gestão e armazenamento de divisores ópticos (Splitter) e dos adaptadores ópticos para terminações conectorizadas em campo.

 A CTO-C DPR possui uma bandeja que tem capacidade em acomodar até 36 emendas de fibras ópticas por fusão, utilizando Protetor Termocontrátil de 45 mm (arame de 1,2 mm) para fusão da fibra de distribuição com o Splitter ou 60 mm (arame de 1,2 mm) para fusão das fibras ópticas de derivação e uma bandeja para acomodar até dois Splitters 1:8 ou um Splitter 1:16.

A CTO-C DPR possui duas entradas, localizadas na parte superior de ambas as extremidades, para a passagem em linha do cabo principal, com diâmetro no intervalo de 5 mm a 15 mm e quatro portas de derivação para cabos ópticos com intervalo de diâmetro entre 5 mm a 15 mm, sendo duas localizadas na parte central e duas na parte inferior de ambas as extremidades da caixa e oito acessos em cada extremidade da caixa que permitem a distribuição de até dezesseis dropes ópticos do tipo flat figura 8 low friction.

As portas de entrada e de derivação são fornecidas com tampas de proteção que devem ser retiradas quando da entrada de cabos ópticos.

A vedação das portas de entrada e de derivação é realizada pela compressão da borracha da base da CTO e da borracha do bloco de vedação fixado na base da caixa com quatro parafusos panela phillips 20 mm x 5 mm de diâmetro.

A vedação da caixa é proporcionada pelas borrachas fixadas no perímetro da base e nas laterais da tampa da caixa.

A retenção dos cabos ópticos é proporcionada pela fixação do cabo óptico na base da caixa com abraçadeira plástica RSF para 8 a 13 mm, presa a alça alinhada com a entrada do cabo óptico e pela fixação do elemento de tração do cabo óptico na chapa de retenção localizada na base da caixa.

A CTO-C DPR é fornecida com dois Suportes Poliméricos para fixação da caixa em cordoalha com prensa cabo acoplado para cordoalha de 4,51 a 4,8 mm ou para 6,4 mm de diâmetro.

O sistema de abertura e fechamento da tampa da CTO-C DPR é proporcionado através do acionamento das quatro travas mecânicas e sistema de dobradiças fixados nas partes superior e inferior da caixa.

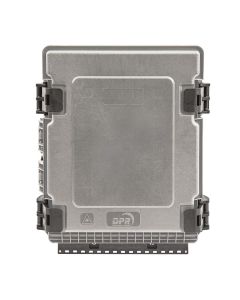

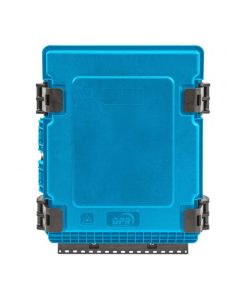

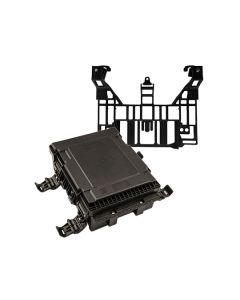

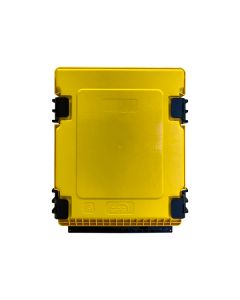

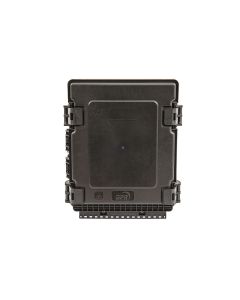

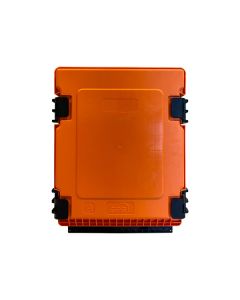

A Caixa Terminal Óptica – CTO-P DPR, com dimensões de 284,0 mm x 242,8 mm x 97,8 mm, tem a finalidade acomodar e proteger emendas e divisores ópticos por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos dropes ópticos de terminação.

Características:

A CTO-P DPR é composta de uma base contendo quatro travas articuladas, por um bloco de vedação para cabos e dropes ópticos, por uma badeja equipada com um módulo cassete de distribuição e por um sistema de travas dropes e por uma tampa equipada com borrachas de vedação, fixada à base por um sistema de dobradiças.

A CTO-P DPR proporciona a gestão e armazenamento de divisores ópticos (Splitter) e dos adaptadores ópticos para terminações conectorizadas em campo.

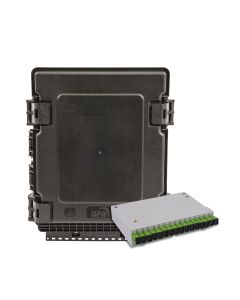

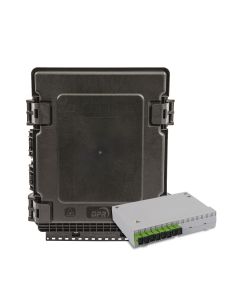

Os Adaptadores e Splitters da CTO-P DPR são alojados em um módulo cassete, podendo conter 8 (oito) Adaptadores e 1 (um) Splitter 1:8 ou 16 (dezesseis) Adaptadores com 2 (dois) Splitters 1:8 ou 1 (um) Splitter 1:16.

O módulo cassete dispõe de alojamentos em sua face posterior para fixar até dois Adaptadores para permitir a ativação do Splitter através da conexão do Conector do Pigtail.

Cada módulo cassete é composto por uma base e uma tampa, que é fixada à base através de 2 (dois) parafusos prisioneiros do tipo panela phillips 3,5 x 8,0 mm. As saídas dos Adaptadores no módulo dispõem de um sistema que permite o basculamento dos Adaptadores para facilitar a introdução dos Conectores Ópticos.

A nossa Caixa de Terminação para Cordoalha é perfeito para você possa construir sua rede ou fazer a expansão de seus assinantes.

E pensando já praticidade das operações a campo, a CTO-C Modular possibilita a troca de módulo de 8 para 16 em menos de 2 minutos. Garantindo produtividade para sua rede com todos os seus sistemas patenteados!

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica – CTO-P DPR, com dimensões de 284,0 mm x 242,8 mm x 97,8 mm, tem a finalidade acomodar e proteger emendas e divisores ópticos por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos dropes ópticos de terminação.

Características:

A CTO-P DPR é composta de uma base contendo quatro travas articuladas, por um bloco de vedação para cabos e dropes ópticos, por uma badeja equipada com um módulo cassete de distribuição e por um sistema de travas dropes e por uma tampa equipada com borrachas de vedação, fixada à base por um sistema de dobradiças.

A CTO-P DPR proporciona a gestão e armazenamento de divisores ópticos (Splitter) e dos adaptadores ópticos para terminações conectorizadas em campo.

Os Adaptadores e Splitters da CTO-P DPR são alojados em um módulo cassete, podendo conter 8 (oito) Adaptadores e 1 (um) Splitter 1:8 ou 16 (dezesseis) Adaptadores com 2 (dois) Splitters 1:8 ou 1 (um) Splitter 1:16.

O módulo cassete dispõe de alojamentos em sua face posterior para fixar até dois Adaptadores para permitir a ativação do Splitter através da conexão do Conector do Pigtail.

Cada módulo cassete é composto por uma base e uma tampa, que é fixada à base através de 2 (dois) parafusos prisioneiros do tipo panela phillips 3,5 x 8,0 mm. As saídas dos Adaptadores no módulo dispõem de um sistema que permite o basculamento dos Adaptadores para facilitar a introdução dos Conectores Ópticos.

A Caixa Terminal Óptica – CTO-P DPR, com dimensões de 284,0 mm x 242,8 mm x 97,8 mm, tem a finalidade acomodar e proteger emendas e divisores ópticos por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos dropes ópticos de terminação.

Características:

A CTO-P DPR é composta de uma base contendo quatro travas articuladas, por um bloco de vedação para cabos e dropes ópticos, por uma badeja equipada com um módulo cassete de distribuição e por um sistema de travas dropes e por uma tampa equipada com borrachas de vedação, fixada à base por um sistema de dobradiças.

A CTO-P DPR proporciona a gestão e armazenamento de divisores ópticos (Splitter) e dos adaptadores ópticos para terminações conectorizadas em campo.

Os Adaptadores e Splitters da CTO-P DPR são alojados em um módulo cassete, podendo conter 8 (oito) Adaptadores e 1 (um) Splitter 1:8 ou 16 (dezesseis) Adaptadores com 2 (dois) Splitters 1:8 ou 1 (um) Splitter 1:16.

O módulo cassete dispõe de alojamentos em sua face posterior para fixar até dois Adaptadores para permitir a ativação do Splitter através da conexão do Conector do Pigtail.

Cada módulo cassete é composto por uma base e uma tampa, que é fixada à base através de 2 (dois) parafusos prisioneiros do tipo panela phillips 3,5 x 8,0 mm. As saídas dos Adaptadores no módulo dispõem de um sistema que permite o basculamento dos Adaptadores para facilitar a introdução dos Conectores Ópticos.
