Reserva de Cabos Ópticos

A abraçadeira ajustável plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração, estabelecidas na tabela 1 no campo da Designação.

A abraçadeira ajustável plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração, estabelecidas na tabela 1 no campo da Designação.

A abraçadeira ajustável plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração, estabelecidas na tabela 1 no campo da Designação.

A abraçadeira ajustável plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração, estabelecidas na tabela 1 no campo da Designação.

A Abraçadeira Ajustável Plástica é fornecida nas cores natural e preta, com ou sem proteção UV, com várias características dimensionais, aplicáveis em diversos diâmetros de amarração, com força mínima de ruptura em tração, estabelecidas na tabela 1 do Anexo I.

O Conjunto Reserva Técnica para Cordoalha foi desenvolvido para acomodar a reserva técnica de cabo óptico na cordoalha no formato figura 8.

O Conjunto Reserva é fornecido com dois Kits de Fixação, composto cada um, por Suportes Tap Bracket, prensas cabo com parafusos PCA, porcas e arruelas, utilizados para fixar o suporte na cordoalha, parafusos, porcas e arruelas de aço inoxidável, para fixar o suporte na reserva de nylon e fitas de amarração de aço inoxidável ou abraçadeiras plásticas, para fixar a reserva de cabo óptico à reserva de nylon.

O Conjunto Reserva é fornecido com uma Reserva de Nylon e dois Kits de fixação.

Para acomodação da reserva técnica de cabo óptico na cordoalha são necessários dois Conjuntos Reserva.

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

A Reserva Cruzeta para Cabo Óptico é constituída por duas chapas de aço galvanizadas, soldadas em forma de cruz. As extremidades das chapas são soldadas peças em formato “L”, que permitem a acomodação da reserva técnica de cabo óptico em poste.

O Kit de Fixação para Reserva de cabos é composto por 2 Suportes Tap Bracket, prensas cabo com parafusos PCA, porcas e arruelas, utilizados para fixar o suporte na cordoalha, parafusos, porcas e arruelas de aço inoxidável, para fixar o suporte na reserva de nylon e fitas de amarração de aço inoxidável ou abraçadeiras plásticas, para fixar a reserva de cabo óptico à reserva de nylon.

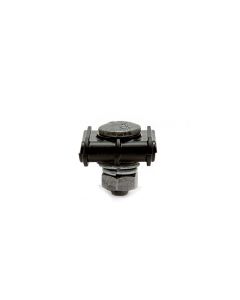

O Prensa Cabo Polimérico para Cordoalha é constituído por um corpo polimérico em duas metades, com cavidades internas, uma para acomodação da cordoalha de 3/16” (4,10 mm a 4,80 mm) e a outra para acomodação de cordoalha de aço ou dielétrica de ¼” (6,4 mm) e por um Parafuso de Cabeça Abaulada e pescoço quadrado M10x35, com uma Porca sextavada e por arruelas lisa e de pressão.

O Conjunto Suporte CEO e Reserva para Cabo Óptico é constituído por duas peças poliméricas, com Suporte inferior para fixação do Conjunto de Emenda Óptica e por uma Reserva superior para acomodar a sobra técnica do cabo óptico.

As peças poliméricas podem ser instaladas separadamente ou em conjunto, seja na cordoalha, no poste ou na caixa subterrânea.

O Conjunto Suporte CEO e Reserva pode ser fornecido com os seguintes componentes:

Dois conjuntos de Prensas Cabos de alumínio com Parafusos PCA M10x35mm com porcas e arruelas de pressão;

Duas Abraçadeiras de Inox com intervalo de aplicação de 13 mm a 250 mm de diâmetro.

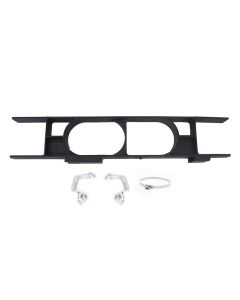

A Reserva para Cabo Óptico é uma peça polimérica, trata-se de uma reserva para acomodar a sobra técnica do cabo óptico.

A peça polimérica pode ser instalada separadamente ou em conjunto, seja na cordoalha, no poste ou na caixa subterrânea.

A Reserva RTP pode ser fornecida com os seguintes componentes:

Dois conjuntos de Prensas Cabos de alumínio com Parafusos PCA M10x35 mm com porcas e arruelas de pressão;
