ANCORAGEM DE CABOS ÓPICOS

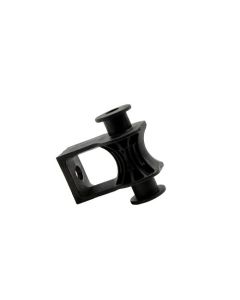

A Ancoragem de Cabos Ópticos deve ser realizada a cada intervalo de quatro lances em linha reta ou em qualquer deflexão superior a 10°, quer no plano horizontal ou vertical. O Conjunto CAPRE, constituído de uma Alça Preformada e de um Suporte Polimérico deve ser utilizado nos serviços de ancoragens de um ou mais cabos ópticos. O Suporte Polimérico SCO-1 permite acomodar até três Alças Preformadas para cabos ópticos  de até 36 fibras e acomodar os dropes ópticos em suas roldanas, em um mesmo ponto de fixação no poste, conforme definido na norma ABNT 15.214. Para definir a Alça Preformada adequada ao tipo do cabo óptico , deve consultar a tabela de CAPRE com base nas informações do tipo, vão, quantidade de fibras e o fabricante do cabo óptico. Em cada Ancoragem de Cabo Óptico são utilizados dois Conjuntos CAPRE, exceto na subida e nas terminações.

Encontre Seu CAPRE
