Caixa de Terminação Óptica

A Caixa Terminal Óptica – CTO-DPR-AS8 é constituída de um sistema de cúpula com válvula de pressão, abraçadeira, base plástica com sistema de retenção do anel Oring, que estabelecem a continuidade mecânica entre cabos e dropes ópticos para atendimento de até oito assinantes. Sua principal função é proteger e abrigar as emendas e conexões das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.

A Caixa subterrânea de Terminação é composta por uma bandeja para acomodação dos tubos loose, por uma ou duas bandejas para acomodação das fusões das fibras ópticas e um conjunto de bandeja de distribuição de assinantes, contendo uma parte fixa com um berço para acomodar a fusão da fibra do cabo com a fibra do Splitter 1:8 e uma parte móvel com a face interna para acomodar o Splitter 1:8 e um nicho para permitir a acomodação dos Adaptadores e Conectores Ópticos. A face externa da parte móvel contém espaço para acomodar as sobras das unidades ópticas dos dropes flat e uma régua sobreposta onde são fixados os Adaptadores.

A base da CTO subterrânea possui um anel metálico que compõe o sistema de retenção dos elementos de tração dos cabos ópticos e dos elementos de  sustentação dos dropes ópticos.

O centro da cúpula da CTO-DPR-AS8 pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), sobre injetadas com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.

A Caixa Terminal é fornecida com os componentes para fechamento da entrada oval e para o fechamento das portas de derivações 4 e 5, com distribuição de até oito dropes do tipo flat.

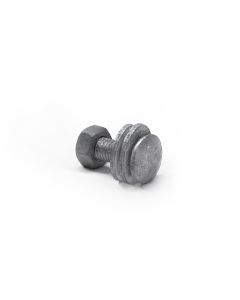

O Kit Parafuso de Cabeça Abaulada PCA M10x35 com pescoço quadrado é composto por um Parafuso PCA M10x35, por uma Porca sextavada M10, por uma arruela lisa M10 e uma arruela de pressão M10.

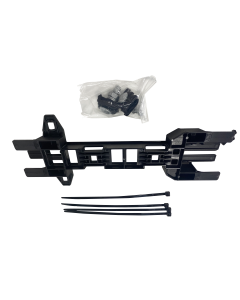

Produto desenvolvido para a Caixa de Terminação Óptica Para Cordoalha (CTO-C).

O Módulo para 8 de assinantes da CTO-P DPR realiza  a ativação de até 8 assinantes. Em virtude da sua necessidade é possível fazer a troca para um módulo que acomde 16 assinantes, sendo realizada a troca em até dois minutos.

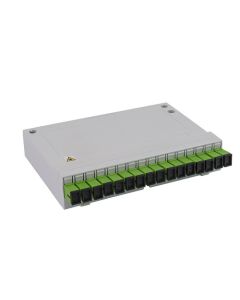

O Módulo para Ampliação de assinantes da CTO-P DPR realiza a expansão de 8 para 16 assinantes sem a substituição da CTO inteira. Além disso, em virtude do seu sistema de troca, a substituição é tão rápida que em menos de 2 minutos seus assinantes já estarão reconectados e a CTO estará pronta para receber e ativar mais 8 assinantes.

É banda que você quer fornecer? Utilize o módulo para 8 assinantes. Precisa expandir sua rede? Troque o módulo de 8 para 16 assinantes com a mesma caixa, em até 2 minutos. Seus clientes nem sentirão a desconexão!

O Módulo para Ampliação de assinantes da CTO-P DPR realiza a expansão de 8 para 16 assinantes sem a substituição da CTO inteira. Além disso, em virtude do seu sistema de troca, a substituição é tão rápida que em menos de 2 minutos seus assinantes já estarão reconectados e a CTO estará pronta para receber e ativar mais 8 assinantes.

É banda que você quer fornecer? Utilize o módulo para 8 assinantes. Precisa expandir sua rede? Troque o módulo de 8 para 16 assinantes com a mesma caixa, em até 2 minutos. Seus clientes nem sentirão a desconexão!

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

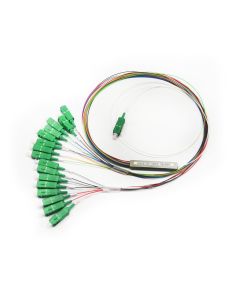

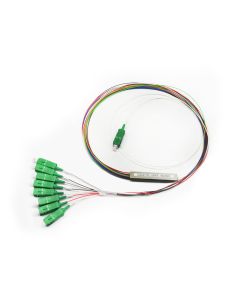

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

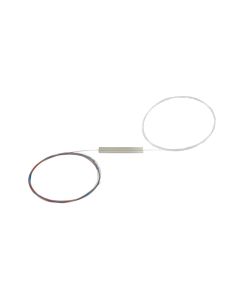

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICAS

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICAS

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.
