OLT ISAM FX-16 I NOKIA

A OLT FX-16 da NOKIA (ex Alcatel-Lucent) trata-se de uma plataforma multisserviço FTTH (fibra óptica até a casa do assinante) com tecnologia GPON e pode ser utilizada em redes ópticas passivas com divisores ópticos passivos com valores de 1:2; 1:4; 1:8; 1:16; 1:32; 1:64 até 1:128.

Esse sub-bastidor FX-16 pode ser utilizado em bastidor de 21” (vinte e uma polegadas) de largura; e possui as seguintes dimensões mecânicas [534 (21”) (L) x 278 (P) x 622 (14U) (A) mm]. Tem 16 posições (slots) para Interfaces de Linha com tecnologias dos seguintes tipos, por exemplo: GPON, XGS, TWDM, P2P (ponto a ponto).

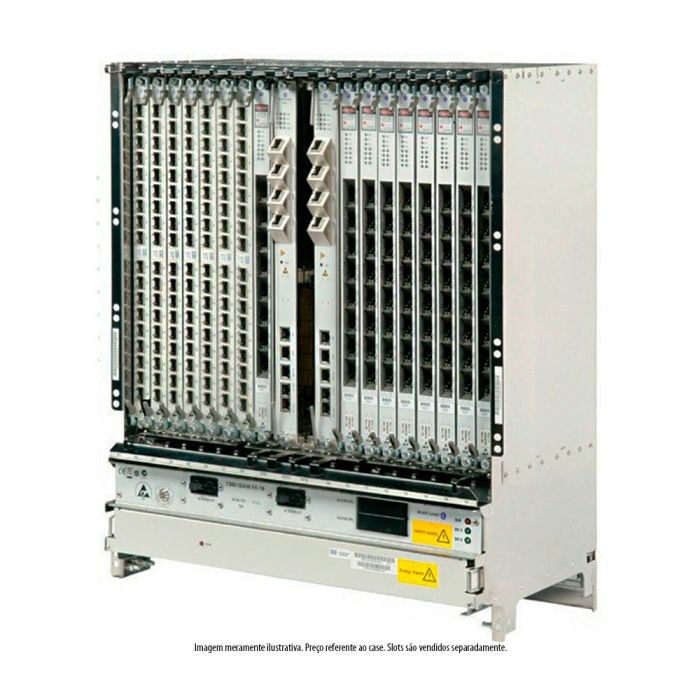

Sub-bastidor

FX-16 A plataforma da Nokia 7360 ISAM (Intelligent Services Access Manager) da família FX, ou seja, Gerenciamento Inteligente de Serviços de Acesso da família FX; comporta-se como um ponto de flexibilidade multiserviço de alta capacidade para implementações de fibra óptica tanto para mercado de massa – operadoras de rede de telecomunicações de grande porte (CARRIERS), quanto para ISPs (Internet Service Provider), ou seja, ISPs (Provedor de Serviços de Internet) de pequeno; médio e grande porte.

O ISAM da NOKIA é uma plataforma “Triple Play” (Voz; Dados e Imagem) que oferece recursos para atender a demanda de banda larga residencial, corporativa e bem como conexões de Operadora para Operadora (Carrier2Carrier).

A plataforma está preparada para acompanhar a evolução tecnológica de fibra óptica para os próximos 10 ou 15 anos. Tem modularidade compatível com o tamanho de vários ISPs e suas redes.

A OLT NOKIA opera em camada L2 e camada L3, possuindo na controladora de forma integrada um switch ethernet e um roteador IP com MPLS incorporado, somente necessitando a aquisição da licença de MPLS associada, para ativá-lo. Além disto, suporta roteamento tais como: RIP, OSPF, BGP, IS-IS. Se a rede for implementada com splittagem 1:128 o sub-bastidor FX-16, pode compor uma OLT de apenas 14 x Us (62 cm) de altura e 21” de largura com capacidade de até 16 slots de serviço para atender até 32.768 usuários GPON.

Aceita redundância de controladora, de energia e de porta PON (para oferecer proteção Tipo-B do lado GPON). Projetado para aceitar todas interfaces dos seguintes tipos, como por exemplo: GPON, XGS-PON, NGPON2 e P2P (Ponto a Ponto).

Composição de 1 X OLT – FX-16 – ISAM 7360 – GPON:

1) Placa Controladora FANT-F • Capacidade de chaveamento 480Gbps, 960Gbps em modo Ativo-Ativo o Evoluindo para 640Gbps com a nova placa NT in 2016 (FANT-G) • Modo Ativo-Ativo para compartilhamento de carga •

Até 40G de capacidade para cada posição de terminal de linha LT •

Quatro enlaces de rede de 10G ou 1G (SFP+) •

Enlace 1+1 redundante • Opcionalmente BITS, SyncE, e IEEE 1588v2 recuperação de relógio, alta estabilidade de relógio •

Recursos avançados de encaminhamento L2/L3/MPLS •

Suporte de roteamento aprimorado (RIP, OSPF, BGP, IS-IS) •

Potente processador de Aplicações incorporado (AE) •

Material de fabricação industrial para instalações Indoor/Outdoor [Interna/Externa] 2) Placa GPON FGLT-B • 16-portas GPON •

Conectores ópticos SFP por meio de plugs B+ ou C+ •

Monitoramento de Transmissor e Receptor Óptico • Proteção Tipo B PON Redundante [lado GPON} •

Suporte para OTDR SFP
