Produtos DPR

Os Kits de Derivação utilizados nas cinco portas de derivação do Conjunto CEO FM/CEO-II FM DPR, permitem a derivação de um ou dois cabos ópticos por porta.

Os Conjuntos CEO FM e CEO-II FM também permitem derivações de até quatro cabos ópticos com intervalo de diâmetro entre 3,0 e 5,3 mm ou de até seis dropes ópticos do tipo flat, com dimensões de 2,0 x 5,1 mm.

O Conjunto CEO-II FM DPR dispõe de cinco portas para derivação de cabos ou dropes ópticos, com borrachas de vedação que permitem acessos de diversos diâmetros externos, conforme descrito abaixo:

Kit 1 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 5,0 mm a 11,0 mm;

Kit 2 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 11,0 mm a 14,5 mm;

Kit 3 – Derivação de dois Cabos Ópticos com intervalo de diâmetro entre 5,00 mm a 11,0 mm;

Kit 4 – Derivação de quatro Cabos Ópticos com intervalo de diâmetro entre 3,0 mm a 5,3 mm;

Kit 5 – Derivação de seis Dropes Ópticos do tipo Flat com dimensões de 2 mm x 5,1 mm.

Projetada para realizar o atendimento à clientes prediais (modalidade FTTA). Seu design compacto e com base removível permite que a CTROI seja aplicada até nas menores prumadas.

Seu inovador e exclusivo sistema de travas de drop óptico, proporciona maior segurança às fibras ópticas contra desconexão acidental, garante a integridade do sinal oferecido ao cliente final e gera a preservação do drop. O que reduz os custos e evita manutenções recorrentes.

Para maiores informações, acesse "Especificações", no menu acima.

Alças Preformadas DPR para cordoalha Dieletrica são elementos preformados destinados a efetuar a ancoragem do cabo óptico no poste, sendo utilizada nos pontos de terminação do cabo ou mudança de direção no trajeto dele.

Seu material produzido em liga de alumínio amplia a vida útil do produto, garante que as intempéries não afetarão o desempenho da Alça e confere aos cabos ópticos a qualidade na entrega de sinal, garantindo a estabilidade da sua rede!

Para maiores informações acesse "Especificações Técnicas", no menu acima.

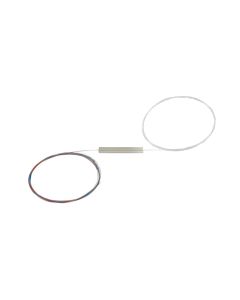

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Os Divisores Ópticos – Splitters são componentes passivos, compostos por uma guia de onda, um encapsulamento com uma porta de entrada (M) e N portas de saída (M x N), apresentando as funcionalidades de acoplador/divisor óptico equilibrado com potência óptica de saída nominalmente igual para cada porta, caracterizando-os como splitters balanceados.

Os Splitters são fabricados com tecnologia PLC (Planar Lighwave Circuit), utilizando fibras ópticas do tipo G.657A otimizadas para raios de curvaturas reduzidos, facilitando a sua instalação em ambientes críticos, sem comprometer a integridade do sinal.

CARACTERÍSTICA

Os Divisores de sinal Ópticos podem ser fornecidos conectorizados ou sem conectorização.

Os Divisores Ópticos conectorizados são produzidos com fibras ópticas de 0,90 mm de diâmetro, na entrada e nas saídas, identificadas numericamente com anilhas ou identificadas por padrão de código de cor. Podem ser fornecidos com conectores SC-APC ou SC-UPC montados em fábrica.

Os não conectorizados são produzidos com fibras ópticas com diâmetro de 0,25 mm e são identificadas numericamente com anilhas ou identificadas por padrão de código de cor.

As fibras ópticas são identificadas seguindo o padrão de código de cor para o Splitter de até 8 saídas. Nos Splitters de 16, 32 e 64 saídas, o grupo de cores se repetirá a cada 8 (oito) portas, separados e identificados.

Fita Adesiva de Papel Tissue Branco Dupla Face em Rolo.

Pensando na produtividade a campo, a DPR oferece o cabo óptico conectorizado para facilicitar o trabalho do técnico a campo. O cabo é disponibilizado em duas versões, mas é possível verificar a metragem que atenda a sua necessidade de trabalho.

A Reserva para Cabo Óptico é uma peça polimérica, trata-se de uma reserva para acomodar a sobra técnica do cabo óptico.

A peça polimérica pode ser instalada separadamente ou em conjunto, seja na cordoalha, no poste ou na caixa subterrânea.

A Reserva RTP pode ser fornecida com os seguintes componentes:

Dois conjuntos de Prensas Cabos de alumínio com Parafusos PCA M10x35 mm com porcas e arruelas de pressão;

O Conjunto de Emenda Óptica CEO-II DPR é constituído de um sistema de cúpula, abraçadeira, base plástica com sistema de retenção do anel Oring e suporte para fixação em poste ou cordoalha, com reserva polimérica acoplada, que estabelece a continuidade mecânica entre cabos ópticos e cuja principal função é proteger e abrigar emendas das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.

 O centro da cúpula pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), injetadas juntamente com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.

A caixa CEO-II DPR é fornecido com os componentes para fechamento da entrada oval.Tem capacidade de abrigar até 216 emendas, para cabos de até 144 fibras ópticas, na configuração de emenda de topo.

O Conjunto apresenta uma entrada oval para cabo principal, com diâmetro entre 10 mm a 25 mm, instalado na configuração de “sangria”, ou seja, sem a necessidade de interrupção das fibras do cabo não distribuídas no conjunto.

O Conjunto de Emenda Óptico CEO-II DPR dispõe de oito entradas para derivação de cabos com diâmetros externo, contidos no intervalo de 6 mm a 14,5 mm.

Esta Caixa de Emenda Óptica DPR tem capacidade de acomodar até seis bandejas, para 36 fusões de fibras cada. As bandejas são fornecidas com dois berços, com nove alojamentos cada, para acomodação sobreposta de 18 protetores de emenda de 45 mm ou 60 mm de comprimento (arame de 1,2mm), como também podem acomodar 12 divisores ópticos passivos (Splitter tipo PLC) de 1:8, dois por bandeja em alojamentos próprios.
