Produtos DPR

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

O Isolador Polimérico tipo Roldana, classificado na série 1, deve ser utilizado para isolar e sustentar a cordoalha de aço, em infraestrutura compartilhada com a energia elétrica, com classe de tensão I (até 15 kV entre fases).

O Isolador Polimérico tipo Roldana pose ser utilizado com ferragens dos tipos Suporte tipo 2, Armação Secundária ou Braço de Extensão Regulável.

O Isolador Polimérico atende os Requisitos Funcionais estabelecidos para o Isolador de Porcelana, com a vantagem de resistir a impactos e quedas.

O Suporte para BAP é um acessório metálico com aberturas laterais para a passagem da Braçadeira BAP e um furo central no formato quadrado para permitir a fixação do Parafuso PCA com pescoço quadrado.

Para maiores informações, acesse "Especificações", no menu acima.

Os Parafusos de Cabeça Abaulada PCA M12 x 35 com pescoço quadrado são utilizados na fixação e ajuste de vários tipos de ferragens em redes externa de telecomunicações.

Podem ser fornecidos com ou sem Arruela de pressão e Porca Sextavada.

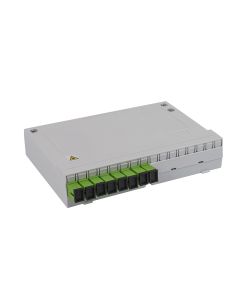

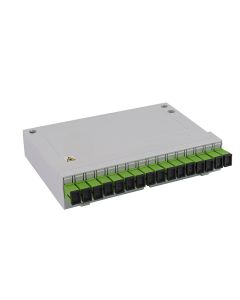

O Ponto de Terminação Óptica é uma estrutura com base e tampa que permite acomodar o sistema de conexão e armazenamento da fibra óptica e pode ser fornecido nos modelos Padrão, Transição e Compacto.

Ele permite a interconexão do drop óptico da rede interna ou da rede externa com o cordão óptico, nas instalações de fibras ópticas no ambiente do cliente.

Além do benefício de proporcionar uma redução de custo ao seu provedor por garantir preservar a integridade da interligação.

Para maiores informações, acesse "Especificações", no menu acima.

O Ponto de Terminação Óptica é uma estrutura com base e tampa que permite acomodar o sistema de conexão e armazenamento da fibra óptica e pode ser fornecido nos modelos Padrão, Transição e Compacto.

Ele permite a interconexão do drop óptico da rede interna ou da rede externa com o cordão óptico, nas instalações de fibras ópticas no ambiente do cliente.

Além do benefício de proporcionar uma redução de custo ao seu provedor por garantir preservar a integridade da interligação.

Para maiores informações, acesse "Especificações", no menu acima.

As Fitas são constituídas de aço inoxidável AISI 304, com cantos arredondados. Suas formas e dimensões estão estabelecidas no Anexo I.

A Armação Secundária é composta por uma chapa de aço galvanizado, em formato “U”, com pino e contra pino para instalação do Isolador Polimérico ou de Porcelana. Na base da peça é cravada uma chapa para apoio da fixação no poste.

O Fecho é uma chapa de aço inoxidável AISI 304, com um relevo dentado no centro e dois recortes em uma das extremidades para o travamento da Fita de Aço.

Suas formas e dimensões estão estabelecidas nos Anexos I e II.

O Suporte Dielétrico é constituído por um corpo e tampa fabricados em material dielétrico de alta resistência mecânica, de cor preta e por um par de coxim fabricados em elastômero dielétrico, que faz contato direto com o cabo, envolvendo-o de modo a reduzir os esforços radiais de compressão, protegendo as fibras ópticas.

O Suporte Dielétrico FDS é fornecido nos modelos simples, para acomodar um cabo óptico e duplo para acomodar dois cabos ópticos.

O polímero de engenharia que compõe o Suporte Dielétrico não sofre degradação ou deformação no seu ambiente de aplicação, que possa a vir comprometer o desempenho do produto durante sua vida útil.

O polímero que constitui o Suporte de Sustentação para Cabo Óptico Aéreo está isento de tensões residuais decorrentes do processo de fabricação.

O polímero de engenharia que constitui o Suporte SSCOA proporciona resistência aos raios ultravioleta e ao intemperismo em todas as áreas de sua aplicação.

O Suporte de Sustentação para Cabo Óptico Aéreo possui características que impedem o deslocamento axial do cabo óptico e não exerce esforço mecânico no cabo que possa provocar atenuação nas fibras ópticas.

 A Extensão e o Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

Características:

• A Extensão Óptica é montada em fábrica com conector óptico em uma das extremidades.

• O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

• A fibra óptica utilizada na extensão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 0,9 mm ou 2 mm e comprimento de 1,5 metros, com revestimento externo de cor branca.

• A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 2 mm ou 3 mm e comprimento de 2,0 metros ou 3,0 metros, com revestimento externo de cor branca.
