Rede de Acesso

O CSCOA é um conjunto elementos de solução DPR, para realização de Sustentação para Cabo Óptico Aéreo, sem provocar danos na capa do cabo e sem transferir esforços para as fibras ópticas. Isso protege o cabo óptico de descascamento, estrangulamento e atenuação do sinal na fibra.

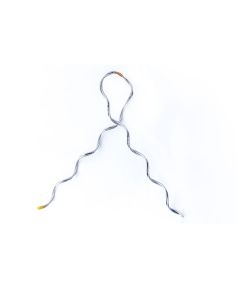

O Conjunto de Sustentação Aéreo é constituído por um Laço Preformado e por um Suporte para Cabo Óptico, o SCO. Esse suporte pode acomodar até três cabos com diâmetros externos de até 8,6 mm e pode ser fixado em postes de seção circular ou duplo T.

O CSCOA é um conjunto elementos de solução DPR, para realização de Sustentação para Cabo Óptico Aéreo, sem provocar danos na capa do cabo e sem transferir esforços para as fibras ópticas. Isso protege o cabo óptico de descascamento, estrangulamento e atenuação do sinal na fibra.

O Conjunto de Sustentação Aéreo é constituído por um Laço Preformado e por um Suporte para Cabo Óptico, o SCO. Esse suporte pode acomodar até três cabos com diâmetros externos de até 8,6 mm e pode ser fixado em postes de seção circular ou duplo T.



Pensando na produtividade a campo, a DPR oferece o cabo óptico conectorizado para facilicitar o trabalho do técnico a campo. O cabo é disponibilizado em duas versões, mas é possível verificar a metragem que atenda a sua necessidade de trabalho.

Pensando na produtividade a campo, a DPR oferece o cabo óptico conectorizado para facilicitar o trabalho do técnico a campo. O cabo é disponibilizado em duas versões, mas é possível verificar a metragem que atenda a sua necessidade de trabalho.

O cabo Óptico Drop Flat Compacto Figura 8 - 1 mm é produzido com fibra óptica Monomodo de baixa sensibilidade à curvatura, utilizado amplamente para acesso final ao cliente em Redes FTTH, sempre colado no padrão DPR. Ele é constituído por uma fibra óptica do tipo BLI A/B, de cor verde, de acordo com ITU-T G.657 A2, envolta por dois elementos de tração metálico de 0,40 de diâmetro, com construção bipartida e por um elemento de sustentação metálico com diâmetro de 1,0 mm, todos recobertos por material termoplástico resistente aos raios UV, com classe de flamabilidade LSZH. Tanto os elementos de tração como o elemento de sustentação são colado a capa, ou seja, possui uma excelente aderência a capa do Drop. O Cabo Óptico Drop Flat pode ser fornecido com capa em material com característica de atrito reduzido – AR (Low Friction) ou convencional - CO, nas cores preta ou cinza, que em conjunto com os elementos de tração em fios de aço, possibilitam que o cabo seja puxado ou empurrado pelo duto, dispensando a utilização de um guia na instalação. Para maiores informações acesse "Especificações" acima.

A Emenda Preformada tem função juntar os cabos opticos de forma uniforme para organizar sua  disposição no poste.

O Fecho é uma chapa de aço inoxidável AISI 304, com um relevo dentado no centro e dois recortes em uma das extremidades para o travamento da Fita de Aço.



Suas formas e dimensões estão estabelecidas nos Anexos I e II.

O Fio de Espinar Isolado é um componente utilizado para promover a sustentação dos cabos aéreos unindo-os a cordoalha de sustentação.



O Fio FEI-125, tem núcleo de aço galvanizado de 1,25mm de diâmetro, isolado com polietileno PEAD na cor preta.



O material polimérico que constitui o revestimento do fio recebe aditivos de negro de fumo e antioxidante em quantidades adequadas para resistir aos raios UV e ao intemperismo durante sua vida útil.

As Fitas são constituídas de aço inoxidável AISI 304, com cantos arredondados. Suas formas e dimensões estão estabelecidas no Anexo I.

As Fitas são constituídas de aço inoxidável AISI 304, com cantos arredondados.

O Isolador Polimérico tipo Roldana, classificado na série 1, deve ser utilizado para isolar e sustentar a cordoalha de aço, em infraestrutura compartilhada com a energia elétrica, com classe de tensão I (até 15 kV entre fases).



O Isolador Polimérico tipo Roldana pose ser utilizado com ferragens dos tipos Suporte tipo 2, Armação Secundária ou Braço de Extensão Regulável.



O Isolador Polimérico atende os Requisitos Funcionais estabelecidos para o Isolador de Porcelana, com a vantagem de resistir a impactos e quedas.

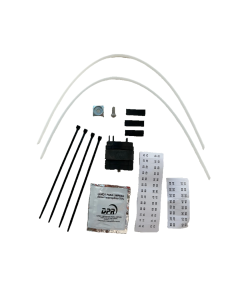

Os Kits de Derivação utilizados nas cinco portas de derivação do Conjunto CEO FM/CEO-II FM DPR, permitem a derivação de um ou dois cabos ópticos por porta.



Os Conjuntos CEO FM e CEO-II FM também permitem derivações de até quatro cabos ópticos com intervalo de diâmetro entre 3,0 e 5,3 mm ou de até seis dropes ópticos do tipo flat, com dimensões de 2,0 x 5,1 mm.



O Conjunto CEO-II FM DPR dispõe de cinco portas para derivação de cabos ou dropes ópticos, com borrachas de vedação que permitem acessos de diversos diâmetros externos, conforme descrito abaixo:



Kit 1 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 5,0 mm a 11,0 mm;

Kit 2 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 11,0 mm a 14,5 mm;

Kit 3 – Derivação de dois Cabos Ópticos com intervalo de diâmetro entre 5,00 mm a 11,0 mm;

Kit 4 – Derivação de quatro Cabos Ópticos com intervalo de diâmetro entre 3,0 mm a 5,3 mm;

Kit 5 – Derivação de seis Dropes Ópticos do tipo Flat com dimensões de 2 mm x 5,1 mm.
