Rede de Acesso

Os Kits de Derivação utilizados nas cinco portas de derivação do Conjunto CEO FM/CEO-II FM DPR, permitem a derivação de um ou dois cabos ópticos por porta.

Os Conjuntos CEO FM e CEO-II FM também permitem derivações de até quatro cabos ópticos com intervalo de diâmetro entre 3,0 e 5,3 mm ou de até seis dropes ópticos do tipo flat, com dimensões de 2,0 x 5,1 mm.

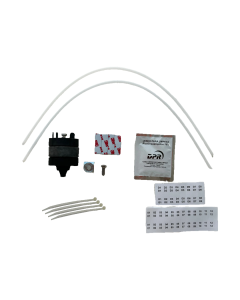

O Conjunto CEO-II FM DPR dispõe de cinco portas para derivação de cabos ou dropes ópticos, com borrachas de vedação que permitem acessos de diversos diâmetros externos, conforme descrito abaixo:

Kit 1 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 5,0 mm a 11,0 mm;

Kit 2 – Derivação de um Cabo Óptico com intervalo de diâmetro entre 11,0 mm a 14,5 mm;

Kit 3 – Derivação de dois Cabos Ópticos com intervalo de diâmetro entre 5,00 mm a 11,0 mm;

Kit 4 – Derivação de quatro Cabos Ópticos com intervalo de diâmetro entre 3,0 mm a 5,3 mm;

Kit 5 – Derivação de seis Dropes Ópticos do tipo Flat com dimensões de 2 mm x 5,1 mm.

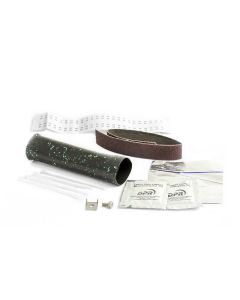

O Kit de Derivação utilizado nas portas redondas do Conjunto CEO/CEO-II DPR, permite a derivação de um cabo por porta.

O Kit de Derivação é composto pelos seguintes componentes: 1 (um) tubo termocontrátil para cabos com intervalo de diâmetro de 6 mm a 14,5 mm, 1 (um) tubo de transporte de fibras, com dimensões de 3,2 mm x 4,2 mm x 400 mm, 1 (uma) chapa para retenção do elemento de tração, 1 (um) parafuso M5 x 10 para fixação da chapa de retenção, 1 (uma) fita adesiva de alumínio, 2 (duas) abraçadeiras plásticas T-18R de cor natural, 1 (uma) fita de auto fusão com dimensões de 9,5 mm x 30 mm, 1 (uma) tira de lixa, 1 (um) conjunto de identificação numérica, 1 (um) conjunto de identificação de derivação e 2 (dois) saches com lenço TNT embebido em álcool isopropílico 70%.

A porta oval e as portas de derivação são fornecidas vedadas. O rompimento do lacre deve ser realizado no momento da instalação dos cabos ou drop óptico, utilizado um fio de nylon ou serra para corte do lacre.

Kit para Entrada Oval: O Kit para entrada Oval utilizado nos Conjuntos de Emenda Óptica CEO DPR é item integrante de cada conjunto.

O Kit para entrada oval possibilita a vedação de dois cabos com intervalo de diâmetro entre 6 mm a 25 mm, através do clipe de separação.

O Kit é fornecido com os seguintes componentes: 1 tubo termocontrátil, 2 fitas de alumínio autocolante, 1 clipe de separação, 8 abraçadeiras plásticas, 1 lixa, 1 cartela de identificação, 8 tubos de transporte e 2 sachês para limpeza.

O Kit de Fixação para Reserva de cabos é composto por 2 Suportes Tap Bracket, prensas cabo com parafusos PCA, porcas e arruelas, utilizados para fixar o suporte na cordoalha, parafusos, porcas e arruelas de aço inoxidável, para fixar o suporte na reserva de nylon e fitas de amarração de aço inoxidável ou abraçadeiras plásticas, para fixar a reserva de cabo óptico à reserva de nylon.

O Kit Parafuso é composto por um parafuso cabeça abaulada com porca com dimensões de M10x30MM.

Para maiores informações, consulte o botão "Especificações".

Os Laços são elementos preformados destinados a efetuar a sustentação do cabo óptico no poste, sendo feita nos intervalos de ancoragens.

Quando combinado com o SCO DPR, pode acomodar até três cabos ópticos em um mesmo ponto, minimizando custos em uma segunda ou terceira instalação de cabo óptico em uma rota existente.

O Lenço Umedecido é composto por uma compressa de tecido não tecido (TNT) impregnado em álcool isopropílico 70%, não inflamável, não abrasivo, fornecido
em embalagem hermeticamente lacrada.

O Olhal Reto é um acessório metálico com rosca interna M12 utilizado em conjunto com o Parafuso PCA M12 x 35 para ancorar a alça preformada protegida com sapatilha.

Os Parafusos de Cabeça Abaulada PCA M12 x 35 com pescoço quadrado são utilizados na fixação e ajuste de vários tipos de ferragens em redes externa de telecomunicações.

Podem ser fornecidos com ou sem Arruela de pressão e Porca Sextavada.

O Prensa Cabo Polimérico para Cordoalha é constituído por um corpo polimérico em duas metades, com cavidades internas, uma para acomodação da cordoalha de 3/16” (4,10 mm a 4,80 mm) e a outra para acomodação de cordoalha de aço ou dielétrica de ¼” (6,4 mm) e por um Parafuso de Cabeça Abaulada e pescoço quadrado M10x35, com uma Porca sextavada e por arruelas lisa e de pressão.

O Prensa Fio Polimérico é constituído por um corpo polimérico em duas metades, com cavidades internas, uma para acomodação da cordoalha de 3/16” (4,10 mm a 4,80 mm) e a outra para acomodação de cordoalha de aço ou dielétrica de ¼” (6,4 mm) e por um Parafuso tipo prisioneiro de ¼”, com pescoço quadrado, por duas Porcas sextavadas de ¼” e por duas arruelas lisas de ¼”.

 O Protetor Termocontrátil para Emenda de fibras ópticas é constituído por um tubo termocontrátil, por um tubo de proteção, ambos transparentes e por uma haste de aço inoxidável..
