Rede de Distribuição

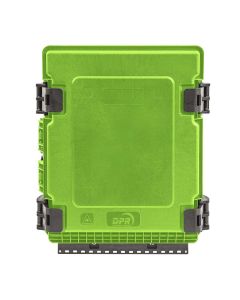

A Caixa de Terminação Óptica DPR (CTO-P) tem a finalidade de acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos drop óptico de terminação.

Graças a sua versatilidade como solução é possível fazer a ampliação de 8 para 16 assinantes em até 2 minutos, sem que seus clientes percebam. Outro benefício são os seus vários sistemas patenteados que garantem a ela uma duração longeva em sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

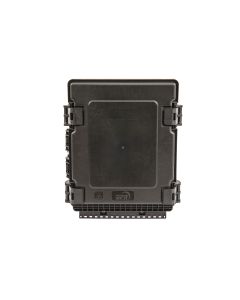

A Caixa de Terminação Óptica DPR (CTO-P) tem a finalidade de acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos drop óptico de terminação.

Graças a sua versatilidade como solução é possível fazer a ampliação de 8 para 16 assinantes em até 2 minutos, sem que seus clientes percebam. Outro benefício são os seus vários sistemas patenteados que garantem a ela uma duração longeva em sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa de Terminação Óptica DPR (CTO-P) tem a finalidade de acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos drop óptico de terminação.

Graças a sua versatilidade como solução é possível fazer a ampliação de 8 para 16 assinantes em até 2 minutos, sem que seus clientes percebam. Outro benefício são os seus vários sistemas patenteados que garantem a ela uma duração longeva em sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa de Terminação Óptica DPR (CTO-P) tem a finalidade de acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos drop óptico de terminação.

Graças a sua versatilidade como solução é possível fazer a ampliação de 8 para 16 assinantes em até 2 minutos, sem que seus clientes percebam. Outro benefício são os seus vários sistemas patenteados que garantem a ela uma duração longeva em sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa de Terminação Óptica DPR (CTO-P) tem a finalidade de acomodar e proteger emendas e divisores ópticos, por fusão e conectorização em campo, entre o cabo óptico de distribuição e os cabos drop óptico de terminação.

Graças a sua versatilidade como solução é possível fazer a ampliação de 8 para 16 assinantes em até 2 minutos, sem que seus clientes percebam. Outro benefício são os seus vários sistemas patenteados que garantem a ela uma duração longeva em sua rede.

Para maiores informações, acesse "Especificações", no menu acima.

*ESSA UNIDADE DE CTO-P É VENDIDA SEM O MÓDULO CASSETE.

Os Conectores Ópticos do tipo SC, utilizados em conectorização em campo, são constituídos de um conector ferrolho com protetor, com face polida de diâmetro de 2,5 mm, onde é feito o alinhamento da fibra, de uma carcaça provida de uma base para acomodação e bloqueio (realizado pela tampa traseira) da fibra óptica, de um bloqueador que realiza a conexão da fibra com o conector e de uma capa plástica protetora.

Os Conectores Ópticos de campo possuem um sistema de trava mecânica que prende firmemente a fibra óptica de forma precisa dentro do conector.

Características:
O Conector Óptico do tipo SC-APC, de cor verde, é constituído com ferrolho de polimento angular a oito graus. O Conector Óptico do tipo SC-UPC, de cor azul, é constituído com ferrolho de polimento plano, com extremidades em formato convexo.

O Conector de campo é um dispositivo que serve de interface entre a conexão da fibra óptica de um cabo com os dispositivos diversos, utilizando Adaptadores compatíveis e cordão ou extensão óptica.

Os Conectores SC obtiveram Certificação Anatel, em 20/10/2016, sob o nº 04009-16-03352, com validade indeterminada.

A Cordoalha de Aço Alumínio é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,8 mm.

Os fios de aço são revestidos por alumínio liga 1350, da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

A Cordoalha de Aço Bezinal é constituída de três fios de seção circular bimetálicos, obtidos a partir de vergalhões bimetálicos por processo de trefilação, formando uma coroa, dispostos em hélice, com um diâmetro nominal externo de 4,5 mm.

Os fios de aço são revestidos de camada bezinal (95% Zn e 5% Al), da mesma têmpera, mesma qualidade, do mesmo diâmetro e carga de ruptura, encordoados entre si.

As Cordoalhas Dielétricas são constituídas por um grupo de seis elementos tensores dispostos uniformemente em torno de um elemento tensor central, que atuam como elementos de sustentação e são revestidos por uma capa de polietileno de alta densidade (PEAD), resistente as intempéries e aos raios UV, ambas com diâmetros externo nominal de 6,4 mm ± 0,2 mm.

A Cordoalha Dielétrica de 7 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,6 mm, apropriada para resistir a uma força de tração de 700 kgf e uma carga mantida de até 350 kgf.

A Cordoalha Dielétrica de 11 kN é produzida por um conjunto de feixes de fibras aramida de alta tenacidade, reunidas e revestidas com polímero adesivo na cor preta, com diâmetro externo de 1,8 mm, apropriada para resistir a uma força de tração de 1.100 kgf e uma carga mantida de até 550 kgf.

 A Extensão e o Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

Características:

• A Extensão Óptica é montada em fábrica com conector óptico em uma das extremidades.

• O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

• A fibra óptica utilizada na extensão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 0,9 mm ou 2 mm e comprimento de 1,5 metros, com revestimento externo de cor branca.

• A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 2 mm ou 3 mm e comprimento de 2,0 metros ou 3,0 metros, com revestimento externo de cor branca.

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICAS

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.

 O Cordão Óptico simplex é formado por um elemento óptico constituído por uma fibra óptica tipo monomodo com revestimento primário em acrilato, por um elemento de tração dielétrico (aramida), protegidos por um revestimento externo em material polimérico retardante à chama.

CARACTERÍSTICA

O Cordão Óptico é montado em fábrica com conectores ópticos nas duas extremidades, podendo ser do mesmo tipo ou com característica e polimento diferentes.

A fibra óptica utilizada no cordão é a do tipo G.657.A1 com capa LSZH com diâmetro nominal de 3 mm e comprimento de 2,0 metros, com revestimento externo de cor branca.
