Rede de Distribuição

A Reserva Cruzeta para Cabo Óptico é constituída por duas chapas de aço galvanizadas, soldadas em forma de cruz. As extremidades das chapas são soldadas peças em formato “L”, que permitem a acomodação da reserva técnica de cabo óptico em poste.

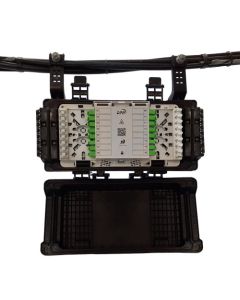

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo. Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica. Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo.

Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica.

Para maiores informações, acesse "Especificações", no menu acima.





A Caixa Terminal Óptica para Cordoalha – CTO C DPR é a solução ideal para acomodar e proteger emendas e divisores ópticos, oferecendo eficiência sem necessidade de postes. Com capacidade para até 36 emendas por fusão e suporte para dois Splitters 1:8 ou um Splitter 1:16, ela reduz custos operacionais e aumenta a produtividade em campo. Projetada com duas entradas para o cabo principal e quatro portas de derivação para até 16 drops ópticos, a CTO C DPR é robusta e durável. Seus componentes resistentes garantem uma longa vida útil mesmo em condições adversas, proporcionando segurança e eficiência para suas redes de fibra óptica. Para maiores informações, acesse "Especificações", no menu acima.

A Caixa Terminal Óptica – CTO-DPR-AS8 é constituída de um sistema de cúpula com válvula de pressão, abraçadeira, base plástica com sistema de retenção do anel Oring, que estabelecem a continuidade mecânica entre cabos e dropes ópticos para atendimento de até oito assinantes. Sua principal função é proteger e abrigar as emendas e conexões das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.



A Caixa subterrânea de Terminação é composta por uma bandeja para acomodação dos tubos loose, por uma ou duas bandejas para acomodação das fusões das fibras ópticas e um conjunto de bandeja de distribuição de assinantes, contendo uma parte fixa com um berço para acomodar a fusão da fibra do cabo com a fibra do Splitter 1:8 e uma parte móvel com a face interna para acomodar o Splitter 1:8 e um nicho para permitir a acomodação dos Adaptadores e Conectores Ópticos. A face externa da parte móvel contém espaço para acomodar as sobras das unidades ópticas dos dropes flat e uma régua sobreposta onde são fixados os Adaptadores.



A base da CTO subterrânea possui um anel metálico que compõe o sistema de retenção dos elementos de tração dos cabos ópticos e dos elementos de  sustentação dos dropes ópticos.



O centro da cúpula da CTO-DPR-AS8 pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), sobre injetadas com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.



A Caixa Terminal é fornecida com os componentes para fechamento da entrada oval e para o fechamento das portas de derivações 4 e 5, com distribuição de até oito dropes do tipo flat.

A Caixa Terminal Óptica – CTO-DPR-AS8 é constituída de um sistema de cúpula com válvula de pressão, abraçadeira, base plástica com sistema de retenção do anel Oring, que estabelecem a continuidade mecânica entre cabos e dropes ópticos para atendimento de até oito assinantes. Sua principal função é proteger e abrigar as emendas e conexões das fibras ópticas contra agentes agressores externos, não permitindo a passagem de fluidos externos para o seu interior.



A Caixa subterrânea de Terminação é composta por uma bandeja para acomodação dos tubos loose, por uma ou duas bandejas para acomodação das fusões das fibras ópticas e um conjunto de bandeja de distribuição de assinantes, contendo uma parte fixa com um berço para acomodar a fusão da fibra do cabo com a fibra do Splitter 1:8 e uma parte móvel com a face interna para acomodar o Splitter 1:8 e um nicho para permitir a acomodação dos Adaptadores e Conectores Ópticos. A face externa da parte móvel contém espaço para acomodar as sobras das unidades ópticas dos dropes flat e uma régua sobreposta onde são fixados os Adaptadores.



A base da CTO subterrânea possui um anel metálico que compõe o sistema de retenção dos elementos de tração dos cabos ópticos e dos elementos de  sustentação dos dropes ópticos.



O centro da cúpula da CTO-DPR-AS8 pode ser composto por duas faixas com cores diversas (Anexo I Book de Cores), sobre injetadas com o material plástico da cúpula, personalizando a cor adotada pelo cliente e, quando solicitado, com gravação em baixo relevo da logomarca do cliente.



A Caixa Terminal é fornecida com os componentes para fechamento da entrada oval e para o fechamento das portas de derivações 4 e 5, com distribuição de até oito dropes do tipo flat.

Pensando na produtividade a campo, a DPR oferece o cabo óptico conectorizado para facilicitar o trabalho do técnico a campo. O cabo é disponibilizado em duas versões, mas é possível verificar a metragem que atenda a sua necessidade de trabalho.

Pensando na produtividade a campo, a DPR oferece o cabo óptico conectorizado para facilicitar o trabalho do técnico a campo. O cabo é disponibilizado em duas versões, mas é possível verificar a metragem que atenda a sua necessidade de trabalho.

O cabo Óptico Drop Flat Compacto Figura 8 - 1 mm é produzido com fibra óptica Monomodo de baixa sensibilidade à curvatura, utilizado amplamente para acesso final ao cliente em Redes FTTH, sempre colado no padrão DPR. Ele é constituído por uma fibra óptica do tipo BLI A/B, de cor verde, de acordo com ITU-T G.657 A2, envolta por dois elementos de tração metálico de 0,40 de diâmetro, com construção bipartida e por um elemento de sustentação metálico com diâmetro de 1,0 mm, todos recobertos por material termoplástico resistente aos raios UV, com classe de flamabilidade LSZH. Tanto os elementos de tração como o elemento de sustentação são colado a capa, ou seja, possui uma excelente aderência a capa do Drop. O Cabo Óptico Drop Flat pode ser fornecido com capa em material com característica de atrito reduzido – AR (Low Friction) ou convencional - CO, nas cores preta ou cinza, que em conjunto com os elementos de tração em fios de aço, possibilitam que o cabo seja puxado ou empurrado pelo duto, dispensando a utilização de um guia na instalação. Para maiores informações acesse "Especificações" acima.

O SRDO é chamado de sistema porque acopla uma série de soluções patenteadas para preservação e retenção do drop, mantendo assim a qualidade do sinal estável entregue no cliente final, com zero atenuação.

É constituído por um corpo vazado, um dispositivo tipo cunha interligado ao corpo por um cordão plástico e um gancho metálico para fixação em SDA, SDA-RE ou no SCO DPR.

Para maiores informações, acesse "Especificações", no menu acima.

O SRDO é chamado de sistema porque acopla uma série de soluções patenteadas para preservação e retenção do drop, mantendo assim a qualidade do sinal estável entregue no cliente final, com zero atenuação. É constituído por um corpo vazado, um dispositivo tipo cunha interligado ao corpo por um cordão plástico e um gancho metálico para fixação em SDA, SDA-RE ou no SCO DPR. Para maiores informações, acesse "Especificações", no menu acima.
